Введение
Правильный выбор кабеля для солнечных панелей критичен для эффективности и безопасности всей фотоэлектрической системы. Неверно подобранный кабель может привести кsignificant потерям мощности, перегреву, возгоранию и сокращению срока службы оборудования. В данной статье рассмотрены основные типы кабелей, их характеристики, методы расчета сечения и требования к монтажу.
Раздел 1: Типы кабелей для солнечных панелей
В солнечных электростанциях используются различные типы кабелей, каждый из которых выполняет свою функцию:

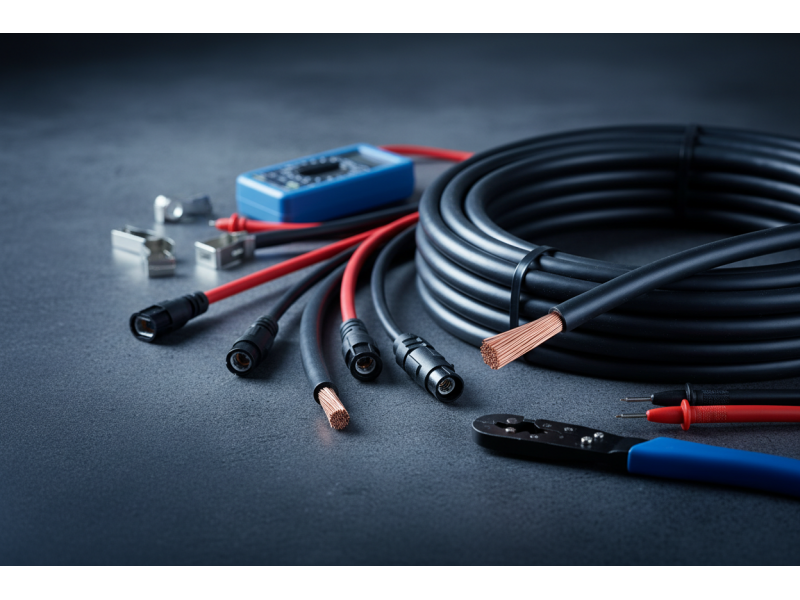

- PV-кабели (Solar Cable): Специализированные кабели для подключения солнечных панелей друг к другу и к инвертору. Обладают высокой устойчивостью к УФ-излучению, озону, экстремальным температурам и механическим воздействиям. Чаще всего изготавливаются из меди, имеют двойную изоляцию.
- Кабели постоянного тока (DC-кабели): Используются для соединения солнечных панелей с контроллером заряда и аккумуляторами. Должны выдерживать высокие токи и иметь низкое сопротивление для минимизации потерь. Толщина изоляции варьируется в зависимости от номинального напряжения.
- Кабели переменного тока (AC-кабели): Применяются для подключения инвертора к электрической сети или нагрузке. Требуют соответствующего сечения и изоляции для безопасной передачи переменного тока.
- Заземляющие кабели: Обеспечивают защиту от поражения электрическим током и грозовых разрядов. Должны иметь низкое сопротивление и быть надежно подключены к контуру заземления.
Раздел 2: Характеристики и расчет сечения кабеля
Выбор толщины кабеля напрямую влияет на потери мощности и безопасность системы. Ключевые характеристики:
| Параметр | Описание | Влияние |
|---|---|---|
| Сечение (мм²) | Площадь поперечного сечения проводника. Обуславливает максимально допустимый ток. | Недостаточное сечение приводит к перегреву, потерям напряжения (до 5%) и пожароопасности. |
| Напряжение (В) | Номинальное напряжение, которое выдерживает изоляция кабеля. | Низковольтный кабель в высоковольтной системе приведет к пробою изоляции. |
| Температурный диапазон | Диапазон рабочих температур без ухудшения свойств. | Вне диапазона изоляция деградирует, кабель теряет прочность. |
| Устойчивость к УФ | Способность сопротивляться деградации под воздействием солнечного излучения. | Отсутствие УФ-защиты разрушает изоляцию за 1-2 года. |
Расчет сечения: Для определения необходимого сечения используются следующие данные:
- Максимальный ток (I_max): Определяется по характеристикам солнечных панелей (I_sc или I_mp).
- Длина кабельной линии (L): Расстояние от панелей до инвертора/контроллера.
- Допустимые потери напряжения (%): Обычно 1-3% для DC-линий, до 5% для AC-линий.
- Тип проводника: Медь или алюминий (медь предпочтительнее для DC-цепей).
Вывод
Правильный выбор кабеля для солнечных панелей — это инвестиция в долговечность, эффективность и безопасность вашей солнечной электростанции. Учитывайте типы кабелей, их технические характеристики и обязательно выполняйте расчет сечения с учетом максимальных токов и допустимых потерь. Не экономьте на качестве кабельной продукции, так как это может привести к гораздо большим финансовым потерям в будущем.
