Введение
Повреждения электрических кабелей — распространенная проблема, ведущая к сбоям в работе оборудования, простоям и потенциально опасным ситуациям. Понимание типов повреждений, их причин и методов устранения критически важно для обеспечения надежности и безопасности электрических систем.
Основные виды повреждений кабеля
Повреждения кабелей классифицируются в зависимости от характера нарушения их целостности:
- Короткое замыкание (КЗ): Нежелательный электрический контакт между фазными проводниками, фазой и землей, или внутри фазы. Приводит к резкому увеличению тока и тепловыделению.
- Обрыв проводника (разрыв цепи): Нарушение непрерывности одного или нескольких токопроводящих жил. Приводит к потере питания или нарушению передачи сигнала.
- Повреждение изоляции: Нарушение диэлектрической прочности изоля��ионного слоя. Может привести к утечкам тока, частичным разрядам или короткому замыканию при дальнейшем ухудшении.

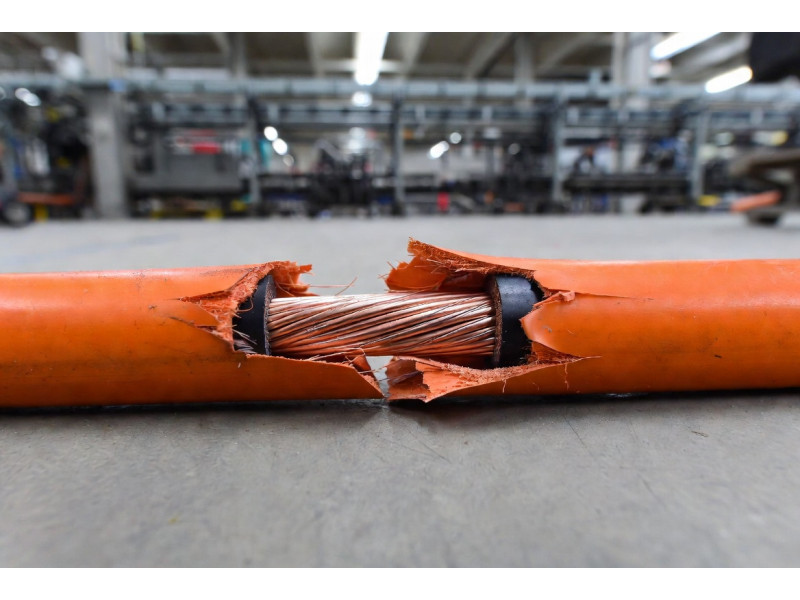

- Механические повреждения: Нарушения целостности внешней оболочки или жил вследствие внешнего физического воздействия (удары, перегибы, сдавливание).
- Коррозия: Химическое или электрохимическое разрушение металлических частей кабеля, чаще всего проводников или экранов, приводящее к увеличению сопротивления или обрыву.
Причины повреждений и методы диагностики
Повреждения кабелей обусловлены различными факторами. Эффективная диагностика позволяет точно определить тип и место неисправности.
| Вид повреждения | Типичные причины | Методы диагностики |
|---|---|---|
| Короткое замыкание | Перенапряжение, износ изоляции, механические повреждения, заводской брак. | Омметр, мегомметр, рефлектометр (TDR), локаторы КЗ. |
| Обрыв проводника | Механические нагрузки, усталость металла, коррозия, перегрев. | Омметр, кабельный локатор, аудиодетектор, рефлектометр (TDR). |
| Повреждение изоляции | Старение, влага, химическое воздействие, механические повреждения, частичные разряды. | Мегомметр, установка для испытания высоким напряжением, тангенс δ, частичные разряды. |
| Механические повреждения | Неправильная прокладка, внешние воздействия (земляные работы, грызуны), вандализм. | Визуальный осмотр, акустические методы, рефлектометр. |
| Коррозия | Воздействие влаги, агрессивных химических сред, блуждающие токи. | Визуальный осмотр, измерение сопротивления жил. |
Способы ремонта кабеля
Выбор метода ремонта зависит от типа и масштаба повреждения, а также от типа самого кабеля (силовой, контрольный, связь).
Основные методы:
- Соединительные муфты: Используются для восстановления поврежденных участков силовых и контрольных кабелей. Муфты обеспечивают герметичное и надежное соединение, восстанавливая электрические и механические свойства кабеля. Доступны термоусаживаемые, заливные и прессованные муфты.
- Ремонтная гильза/термоусадочная трубка: Для простых повреждений изоляции или внешней оболочки низковольтных кабелей. Эффективны для защиты от влаги и механических воздействий.
- Замена поврежденного участка: При значительных или множественных повреждениях, экономически целесообразнее заменить весь пострадавший сегмент кабеля.
- Сварка/пайка жил: Для восстановления целостности токопроводящих жил, особенно в кабелях связи или контрольных кабелях. Требует последующей изоляции места соединения.
- Вулканизация: Высокотехнологичный метод ремонта изоляции и оболочки кабелей, обеспечивающий восстановление оригинальных свойств материала. Применяется для специальных кабелей.
Вывод
Идентификация, диагностика и своевременный ремонт повреждений кабеля — фундаментальные аспекты эксплуатации электротехнических систем. Применение современных методов диагностики и корректных технологий ремонта позволяет минимизировать риски, продлить срок службы кабельных линий и обеспечить непрерывность электроснабжения.
