Экранирование кабеля — критически важная мера для защиты передаваемых сигналов от внешних электромагнитных помех (ЭМП/EMI) и радиочастотных помех (РЧП/RFI), а также для предотвращения излучения помех самим кабелем. Правильный выбор типа экранирования обеспечивает стабильность и целостность передачи данных в различных условиях.

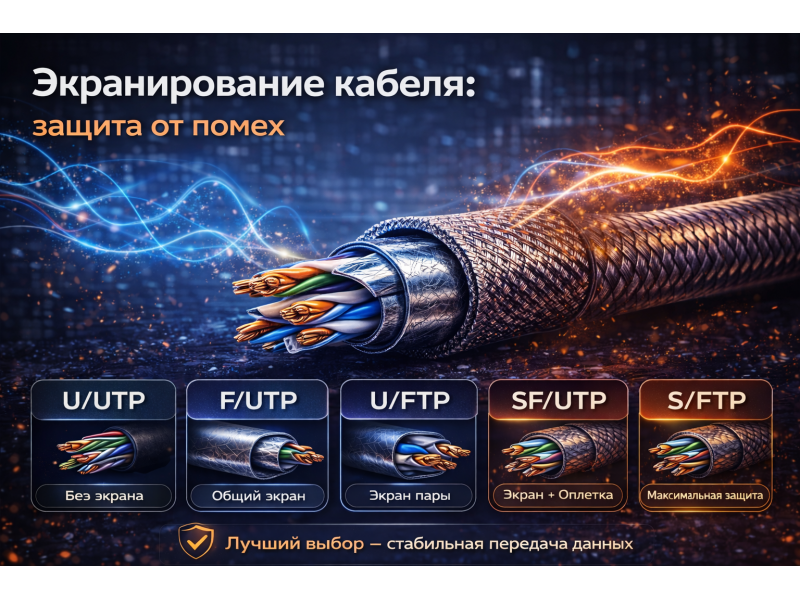

Основные типы экранирования
- U/UTP (Unshielded/Unfoiled Twisted Pair - неэкранированная витая пара): Базовый тип, без общего экрана. Защита от помех обеспечивается только скручиванием пар. Применяется в сетях с низким уровнем ЭМП и на коротких дистанциях.
- F/UTP (Foiled/Unfoiled Twisted Pair - фольгированная неээкранированная витая пара, ранее FTP): Общий экран из фольги вокруг всех витых пар. Обеспечивает хорошую защиту от внешних помех, но не от перекрестных наводок между парами.
- U/FTP (Unshielded/Foiled Twisted Pair - неэкранированная/фольгированная витая пара, ранее STP): Каждая витая пара имеет индивидуальный фольгированный экран. Отличная защита от внутренних перекрестных наводок и немного от внешних ЭМП.
- SF/UTP (Shielded Foiled/Unfoiled Twisted Pair - экранированная фольгированная неэкранированная витая пара): Комбинированное экранирование: общий экран из фольги и экрана из оплетки вокруг всех пар. Высокая степень защиты от внешних ЭМП и механических воздействий.
- S/FTP (Shielded/Foiled Twisted Pair - экранированная/фольгированная витая пара): Наиболее эффективный тип. Индивидуальный фольгированный экран для каждой пары плюс общий экран из оплетки. Максимальная защита от внешних помех и внутренних перекрестных наводок. Идеально для высокоскоростных сетей и сложных ЭМП-сред.
Важно: Эффективность экранирования существенно снижается при неправильном заземлении. Всегда убеждайтесь в корректном подключении экрана к заземляющему контуру.
Сравнительная таблица эффективности
| Тип кабеля | Общий экран | Экран пары | Защита от внешних ЭМП | Защита от перекрестных наводок |
|---|---|---|---|---|
| U/UTP | Нет | Нет | Низкая | Низкая |
| F/UTP | Фольга | Нет | Средняя | Низкая |
| U/FTP | Нет | Фольга | Средняя | Высокая |
| SF/UTP | Фольга + Оплетка | Нет | Высокая | Низкая |
| S/FTP | Оплетка | Фольга | Максимальная | Максимальная |
Совет: Для высокоскоростных (10 Гбит/с и выше) и промышленных сетей всегда выбирайте кабели S/FTP или SF/UTP. Это минимизирует потери данных и обеспечит стабильную работу системы.
Вывод
Выбор оптимального типа экранирования кабеля зависит от предполагаемого уровня электромагнитных помех в среде прокладки, требуемой скорости передачи данных и бюджета проекта. Инвестиции в адекватное экранирование окупаются стабильностью и надежностью сетевой инфраструктуры.
