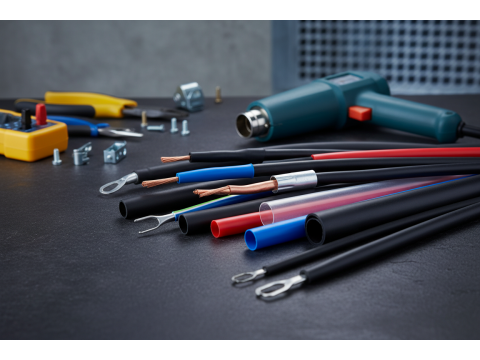

Термоусадочные трубки: технический обзор и критерии выбора
Термоусадочная трубка (ТУТ) — это электроизоляционный материал на основе сшитых полимеров (чаще всего полиолефина), изменяющий свои геометрические размеры (диаметр) под воздействием температуры (обычно 70–120°C). Основное назначение — восстановление изоляции, антикоррозийная защита соединений, герметизация и маркировка кабельных трасс.
Классификация по конструктивному исполнению
Инженерная номенклатура разделяет изделия на следующие категории:
- Тонкостенные: Стандартные трубки без клеевого слоя. Используются для цветовой маркировки фаз и изоляции соединений внутри щитового оборудования.
- Среднестенные и толстостенные: Отличаются повышенной механической прочностью и стойкостью к истиранию. Применяются в энергетике и для защиты кабелей, прокладываемых в грунте.
- С клеевым слоем (двухстенные): Внутренняя поверхность покрыта термоплавким клеем (сополимер этилена и винилацетата). При нагреве клей расплавляется, заполняя все пустоты и обеспечивая герметичность соединения (IP68).
- Специальные: Тефлоновые (PTFE), фторопластовые, трекингостойкие (для высоковольтных линий), маслобензостойкие.
Сравнительные характеристики материалов
Выбор материала зависит от условий эксплуатации (температура, агрессивные среды).
| Материал основы | Рабочая температура | Коэффициент усадки | Применение |
|---|---|---|---|
| Полиолефин (PEX) | -55...+125°C | 2:1, 3:1 | Общепромышленное, бытовое |
| Поливинилиденфторид (Kynar) | -55...+175°C | 2:1 | Авиастроение, высокая жесткость |
| Фторопласт (PTFE) | -65...+260°C | 4:1 | Агрессивные хим. среды |
| Эластомер | -75...+150°C | 2:1 | ГСМ-стойкость (военная техника) |
Заключение
При подборе термоусадочной трубки необходимо учитывать диаметр до и после усадки (правило 10/20: трубка должна быть на 10-20% шире объекта до усадки и потенциально на 10-20% уже объекта после полной усадки). Для наружного монтажа обязательны трубки черного цвета, содержащие сажу, которая служит стабилизатором против ультрафиолетового излучения.
