Разъемы для кабеля: Типы, Применение, Стандарты и Выбор
Разъемы для кабеля — ключевые компоненты любой кабельной системы, обеспечивающие надежное и эффективное соединение. От правильного выбора разъема зависит стабильность передачи данных, качество сигнала и общая надежность всей системы.

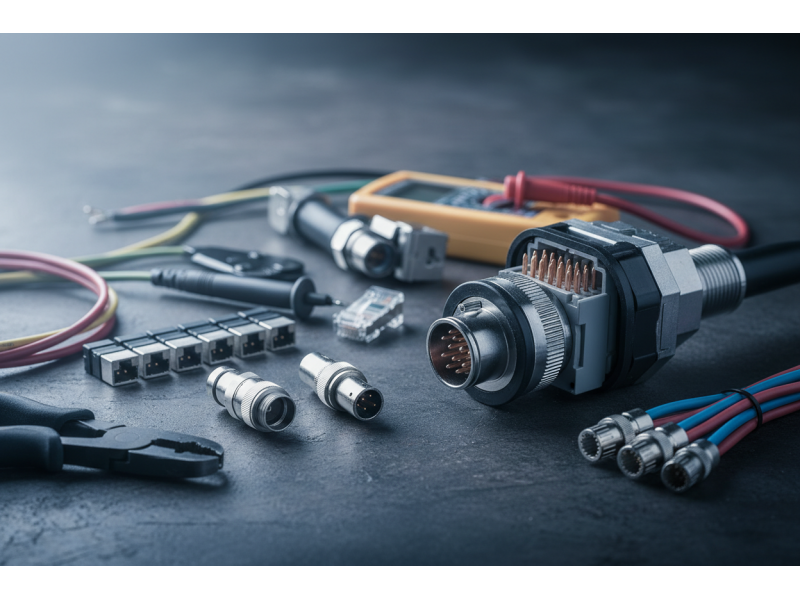

Основные типы кабельных разъемов
Кабельные разъемы классифицируются на основе их конструкции, среды передачи и области применения:
- Электрические разъемы: Предназначены для передачи электрического тока и сигналов. Включают AC/DC разъемы, клеммы, винтовые зажимы.
- Оптоволоконные разъемы: Используются для соединения оптических кабелей, обеспечивая передачу данных светом. Основные типы: LC, SC, ST, FC, MPO/MTP.
- Коаксиальные разъемы: Применяются для передачи высокочастотных сигналов (ТВ, радио, интернет). Примеры: BNC, F-type, SMA, N-type.
- Сетевые разъемы (RJ): Широко используются для передачи данных в локальных сетях (Ethernet). Самые распространенные: RJ-45 (для витой пары), RJ-11 (для телефонных линий).
- Аудио/Видео разъемы: Предназначены для передачи аудио- и видеосигналов. К ним относятся RCA, Jack, XLR, HDMI, DisplayPort.
Стандарты и характеристики разъемов
Выбор разъема определяется не только типом кабеля, но и соответствием международным и отраслевым стандартам. Основные характеристики включают:
| Характеристик�� | Описание | Примеры стандартов |
|---|---|---|
| Импеданс | Сопротивление переменному току. Должен совпадать для кабеля и разъема (например, 50 Ом или 75 Ом для коаксиала). | IEC 60169 (ВЧ разъемы), MIL-STD-348 |
| Класс защиты IP | Степень защиты от пыли и влаги. Важен для промышленных и наружных применений. | IEC 60529 |
| Диапазон частот | Максимальная частота передаваемого сигнала без значительных потерь. | ITU-T (телекоммуникации), IEEE 802.3 (Ethernet) |
| Затухание (Insertion Loss) | Потеря мощности сигнала при прохождении через разъем. Измеряется в дБ. | TIA/EIA-568-D (для оптоволокна и витой пары) |
| Возвратные потери (Return Loss) | Отражение части сигнала обратно к источнику. Высокие значения Return Loss указывают на хорошее согласование импедансов. | ISO/IEC 11801 |
Заключение
Выбор правильного кабельного разъема — это комплексный процесс, требующий учета типа кабеля, среды применения, электрических или оптических характеристик и соответствия отраслевым стандартам. Понимание этих аспектов гарантирует надежность и долговечность вашей кабельной инфраструктуры.
