Обжим витой пары: инструменты, стандарты и проверка качества соединения
Обжим витой пары — критически важный этап при создании локальных сетей. От качества обжима зависит стабильность и скорость передачи данных. В этой статье мы рассмотрим необходимые инструменты, стандарты обжима, пошаговую инструкцию и методы проверки готового соединения.

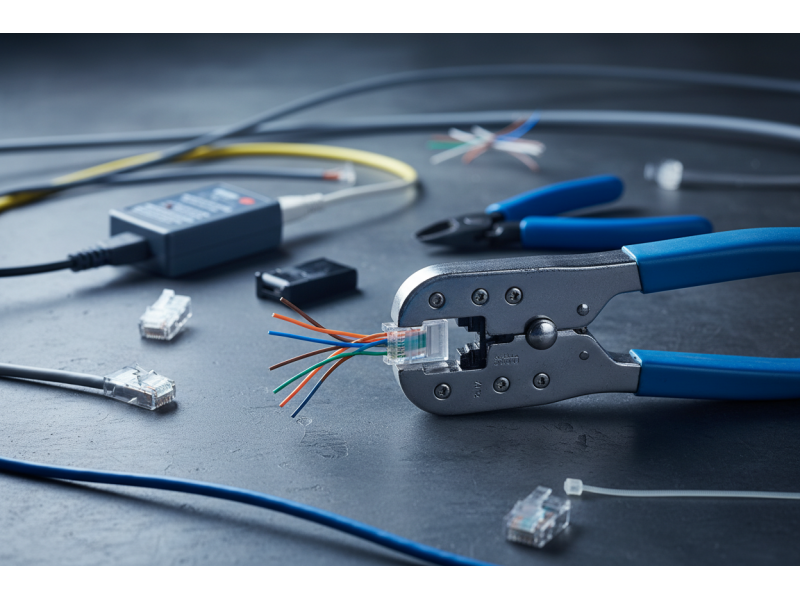

Инструменты для обжима витой пары
Для выполнения качественного обжима потребуются следующие инструменты:
- Кримпер (обжимные клещи): Специализированный инструмент для обжима коннекторов RJ-45. Обеспечивает одновременную фиксацию всех контактов.
- Стриппер: Инструмент для снятия внешней изоляции кабеля без повреждения жил. Часто является частью кримпера.
- Кабельный тестер: Устройство для проверки целостности и правильности распайки жил в обжатом кабеле.
- Ножницы или кусачки: Для обрезки излишков жил.
- Коннекторы RJ-45: Стандартизированные 8-контактные разъемы для витой пары.
Стандарты обжима (T568A и T568B)
Существуют два основных стандарта обжима витой пары для Ethernet-сетей: T568A и T568B. Они определяют порядок расположения жил внутри коннектора RJ-45.
| Контакт RJ-45 | Цвет (T568A) | Цвет (T568B) |
|---|---|---|
| 1 | Бело-зеленый | Бел��-оранжевый |
| 2 | Зеленый | Оранжевый |
| 3 | Бело-оранжевый | Бело-зеленый |
| 4 | Синий | Синий |
| 5 | Бело-синий | Бело-синий |
| 6 | Оранжевый | Зеленый |
| 7 | Бело-коричневый | Бело-коричневый |
| 8 | Коричневый | Коричневый |
Проверка качества соединения
После обжима необходимо проверить качество созданного соединения. Основной инструмент для этого – кабельный тестер. Он позволяет выявить следующие проблемы:
- Обрыв: Отсутствие контакта на одной или нескольких жилах.
- Короткое замыкание: Нежелательный контакт между двумя или более жилами.
- Перепутанные пары (Split Pairs): Неправильное расположение пар, что приводит к значительному ухудшению сигнала.
- Обратная полярность: Неправильное расположение жил внутри одной пары.
Современные тестеры могут также проверять длину кабеля и обнаруживать отражения сигнала (рефлектометрия).
Вывод
Качественный обжим витой пары, выполненный с соблюдением стандартов и использованием правильных инструментов, является залогом стабильной и высокопроизводительной сетевой инфраструктуры. Регулярная проверка соединений с помощью кабельного тестера позволяет своевременно выявлять и устранять потенциальные проблемы.
