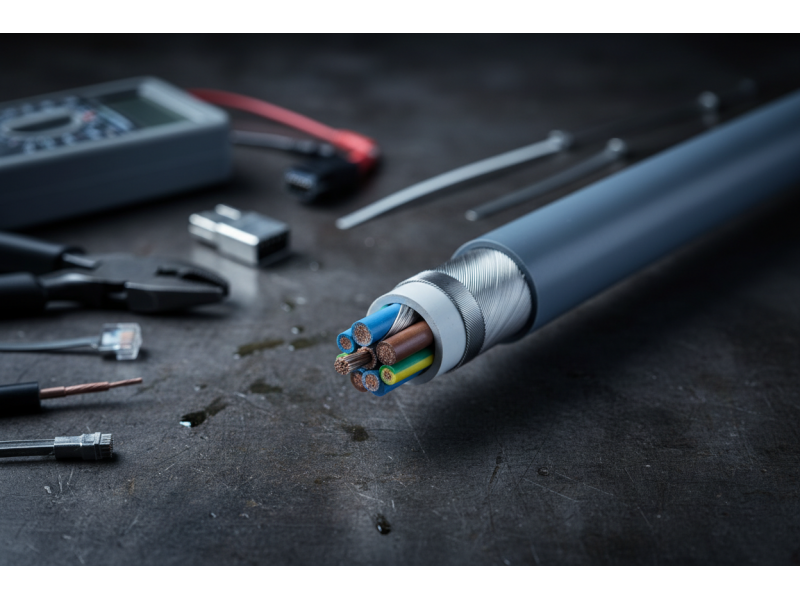

Экранированный кабель — критически важный компонент для обеспечения целостности сигнала в условиях высоких электромагнитных помех (ЭМП). Технология экрана предотвращает внешние наводки и минимизирует излучение самого кабеля, что соответствует требованиям электромагнитной совместимости (ЭМС).
Типы экранов и их эффективность
- Общий экран (F/UTP): Фольгированная оболочка вокруг всех витых пар. Эффективен против высокочастотных внешних помех.
- Индивидуальный экран (U/FTP): Каждая витая пара обернута фольгой. Обеспечивает высокую степень защиты от перекрестных наводок между парами.
- Комбинированный экран (S/FTP, F/FTP): Включает общий экран из оплетки (S) или фольги (F) и индивидуальные экраны пар. Максимальная защита от ЭМП и перекрестных помех.
- Витая пара без экрана (U/UTP): Применяется в средах с низким уровнем ЭМП. Не имеет защиты от внешних наводок.
Важно: Эффективность экрана напрямую зависит от качества заземления. Ослабленное или отсутствующее заземление может сделать экран бесполезным или даже превратить его в антенну, усиливающую помехи.
Области применения экранированных кабелей
| Область | Типичное применение | Преимущества экрана |
|---|---|---|
| Промышленность | АСУ ТП, робототехника, станки с ЧПУ, конвейерные системы | Устойчивость к мощным электромагнитным полям от двигателей, сварочных аппаратов; минимизация ошибок данных. |
| Информационные технологии | Центры обработки данных (ЦОД), серверные, высокоскоростные сети (10GBASE-T и выше) | Снижение перекрестных помех в плотных кабельных трассах; обеспечение стабильности высокоскоростной передачи данных. |
| Телекоммуникации | Базовые станции, антенно-фидерные системы, оборудование связи | Защита чувствительного оборудования от внешних радиочастотных помех и грозовых разрядов. |
Совет: При проектировании кабельных трасс в промышленных условиях всегда отдавайте предпочтение экранированным кабелям категории Cat6A S/FTP или F/FTP. Это обеспечит запас по помехозащищенности и поддержит будущие высокоскоростные стандарты.
Выбор экранированного кабеля оправдан в любых средах, где требуется высокая надежность передачи данных и устойчивость к электромагнитным воздействиям. Правильный подбор типа экрана и корректный монтаж являются ключевыми для максимальной производительности системы.
