Экранированный кабель: защита от электромагнитных помех

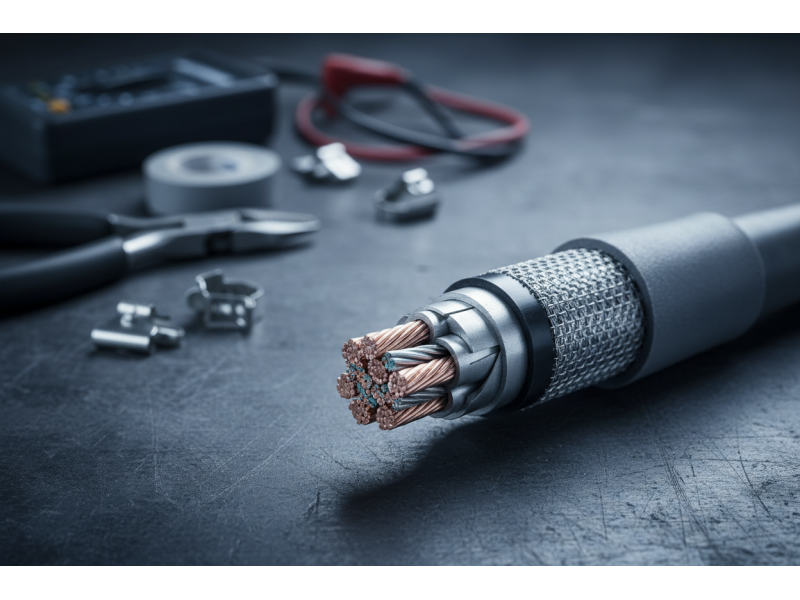

Экранированный кабель — это тип кабеля, содержащий один или несколько проводников, окруженных изолирующим слоем и электропроводящим экраном. Экран предназначен для защиты передаваемых сигналов от внешних электромагнитных помех (ЭМП) и предотвращения излучения помех самим кабелем.
Зачем нужен экранированный кабель?
Основное назначение экранированного кабеля — минимизация воздействия электромагнитных помех, которые могут привести к ухудшению качества сигнала, его потере или ошибкам передачи данных. Экранирование особенно критично в следующих случаях:
- Промышленные среды с высоким уровнем ЭМП от двигателей, трансформаторов, силового оборудования.
- Системы передачи данных, где требуется высокая целостность сигнала (например, Gigabit Ethernet, HDMI).
- Медицинское оборудование, чувствительное к электромагнитным воздействиям.
- Аудио- и видеосистемы для предотвращения шумов и искажений.
- Телекоммуникационные сети на больших расстояниях.
Типы экранирования и их применение
Существуют различные типы экранирования, каждый из которых обладает своими характеристиками и областью применения:
| Тип кабеля | Описание экранирования | Применение | Помехоустойчивость |
|---|---|---|---|
| UTP (Unshielded Twisted Pair) | Без экрана. Только витые па��ы. | Домашние сети, офисы с низким уровнем помех. | Низкая |
| FTP (Foiled Twisted Pair) | Общий фольгированный экран вокруг всех пар. | Умеренные ЭМП, передача данных на средние расстояния. | Средняя |
| STP (Shielded Twisted Pair) | Каждая пара индивидуально экранирована фольгой, плюс общий оплеточный экран. | Промышленные объекты, высокоскоростные сети. | Высокая |
| SFTP (Shielded Foiled Twisted Pair) | Каждая пара экранирована фольгой, плюс общий оплеточный и фольгированный экран. | Критические системы, среды с экстремальными помехами. | Очень высокая |
Выводы
Экранированный кабель является ключевым элементом для обеспечения стабильной и надежной передачи данных в условиях электромагнитных помех. Правильный выбор типа экранирования и корректная установка с учетом заземления гарантируют оптимальную производительность системы и минимизируют риски возникновения ошибок.
