Бронированный кабель: виды, характеристики и особенности применения

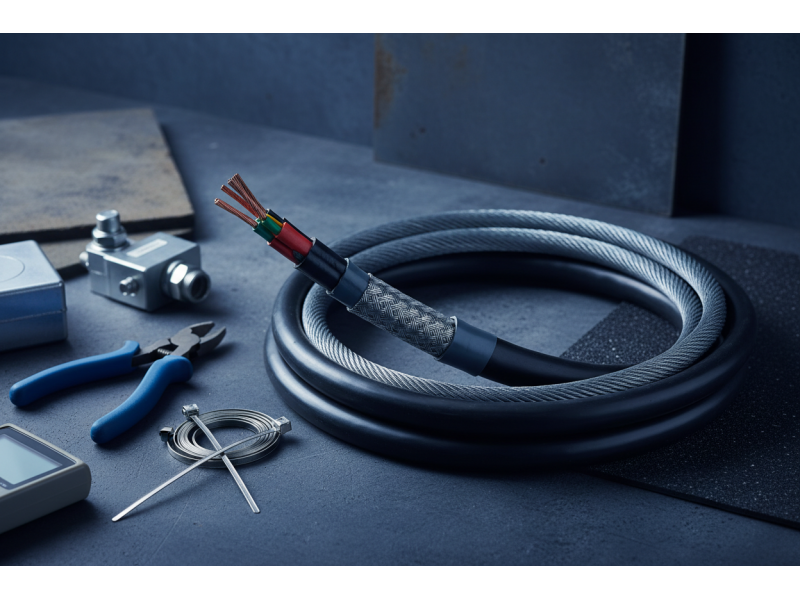

Бронированный кабель — это тип силового кабеля, предназначенный для эксплуатации в агрессивных условиях, где требуется дополнительная механическая защита. Отличается наличием бронирующего слоя, который предотвращает повреждения сердечника от внешних воздействий: механических нагрузок, грызунов, вибраций.

Основные виды бронированного кабеля

Бронированный кабель классифицируется по типу брони, материалу изоляции и проводника. Наиболее распространенные типы:

АВБбШв: Алюминиевые жилы, ПВХ-изоляция, броня из двух стальных лент, защитный шланг из ПВХ. Применяется для стационарной прокладки в земляных траншеях, туннелях, коллекторах.
ВБбШв: Медные жилы, ПВХ-изоляция, броня из двух стальных лент, защитный шланг из ПВХ. Аналогичен АВБбШв, но с повышенной токопроводностью и устойчивостью к коррозии жил.
КВБбШв: Контрольный кабель с медными жилами, ПВХ-изоляцией, броней из стальных лент, ПВХ-шлангом. Используется для подключения к электроустановкам, в системах автоматики.
ПвБбШв: Кабель с жилами из меди или алюминия, изоляцией из сшитого полиэтилена (СПЭ), броней из стальных лент, ПВХ-шлангом. СПЭ-изоляция обеспечивает повышенную термостойкость и диэлектрические свойства.

Важно: Выбор типа бронированного кабеля должен основываться на условиях эксплуатации, требуемой токовой нагрузке и механических рисках. Неправильный выбор может привести к снижению срока службы и авариям.

Характеристики и особенности применения

Бронированные кабели обладают рядом ключевых характеристик, влияющих на их применение:

Характеристика	Описание	Влияние на применение
Тип брони	Стальные ленты, проволока.	Ленточная броня от механических повреждений, проволочная — от растягивающих усилий.
Материал жилы	Медь (Cu), Алюминий (Al).	Медь обеспечивает лучшую проводимость и долговечность, алюминий дешевле и легче.
Изоляция	ПВХ, СПЭ.	ПВХ — стандарт, СПЭ — для высоких температур и нагрузок.
Защитный шланг	ПВХ (Шв), безгалогеновый (нг-LS).	ПВХ — общие условия, нг-LS — для помещений с массовым пребыванием людей, сниженное дымовыделение.

Совет: При прокладке бронированного кабеля в траншеях рекомендуется использовать сигнальную ленту для обозначения места прохождения кабельной трассы и обеспечения безопасности при последующих земляных работах.

Бронированные кабели широко применяются в энергетике, промышленности, строительстве и ЖКХ. Они незаменимы для электроснабжения объектов, где кабель подвержен риску механических повреждений: прокладка под землей, в производственных цехах, на строительных площадках.
