Введение

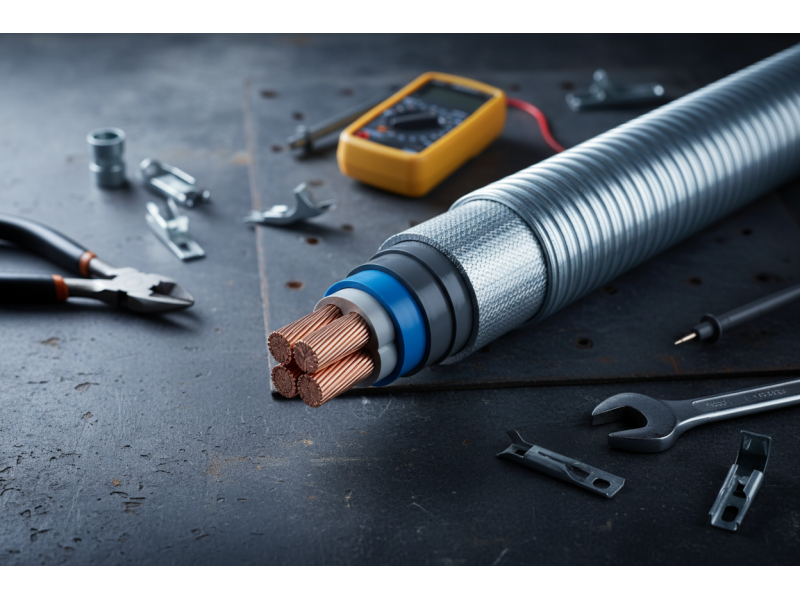

Бронированный кабель — это вид кабельной продукции, оснащенный одним или несколькими слоями защиты (брони) из стали, алюминия или других материалов. Броня обеспечивает механическую прочность, защиту от грызунов, ударных нагрузок и сдавливаний, что критически важно для эксплуатации в агрессивных средах и под землей.
Типы бронированных кабелей
- ВБбШв: Кабель с медными жилами, изоляцией из ПВХ, броней из двух стальных лент и защитным шлангом из ПВХ. Применяется для передачи и распределения электроэнергии в стационарных установках.
- АВБбШв: Аналог ВБбШв, но с алюминиевыми жилами. Отличается меньшим весом и стоимостью, но имеет более низкую электропроводность.
- КВБбШв: Контрольный кабель с медными жилами, броней из стальных лент. Используется для подключения к электрическим приборам, аппаратам и сборкам зажимов распределительных устройств.
Важно: Выбор типа бронированного кабеля зависит от номинального напряжения, условий эксплуатации, требуемой гибкости и механических нагрузок на кабельную линию.
Применение и особенности прокладки
Бронированные кабели находят широкое применение в различных отраслях благодаря своей высокой надежности и долговечности.
| Область применения | Особенности прокладки |
|---|---|
| Подземные коммуникации | В траншеях, глубина укладки не менее 0.7 м, песчаная подушка 10 см, защита от механических повреждений. |
| Взрывоопасные зоны | Прокладка в соответствии с ПУЭ, исключение искрообразования, использование специальных кабельных вводов. |
| Промышленные объекты | В кабельных лотках, коллекторах, тоннелях. Защита от агрессивных химических сред. |
| Объекты с высоким риском механических повреждений | В местах пересечения с дорогами, железнодорожными путями - использование защитных труб (гильз). |
Совет: Перед прокладкой бронированного кабеля рекомендуется провести тщательную оценку трассы, исключить острые углы и перегибы, а также обеспечить надлежащую защиту от влаги в местах оконцовки и муфт.
Вывод
Бронированные кабели — это надежное решение для создания электросетей в условиях, требующих повышенной механической защиты. Правильный выбор типа кабеля и соблюдение технологии прокладки гарантируют долговечность и бесперебойную работу системы.
